빌라 주차장 천장에 물이 스며 나온다면 천장에 나타난 물자국만 보고 원인을 판단하면 안 됩니다. 위쪽에 매립된 온수배관에서 새어 나온 물이 바닥 내부를 따라 이동한 뒤 주차장 천장으로 나타날 수 있기 때문입니다. 이런 경우에는 물이 보이는 위치와 실제 배관 손상 지점을 구분해야 합니다.
이번 대전 빌라에서도 1층 주차장 천장에 물이 스며 나오는 문제가 발생했습니다. 보일러실 쪽 온수배관 누수가 의심돼 공압검사와 가스탐지, 청음탐지, 열화상카메라를 사용했는데요. 검사 결과 보일러실에서 작은방을 지나 화장실로 연결되는 온수배관 구간에서 문제가 확인돼 손상 부위를 부분 수리한 현장입니다.
주차장 천장 누수, 온수배관에서 물이 샐 수도 있을까?
천장에 물이 보이는 위치와 실제 누수 지점의 차이

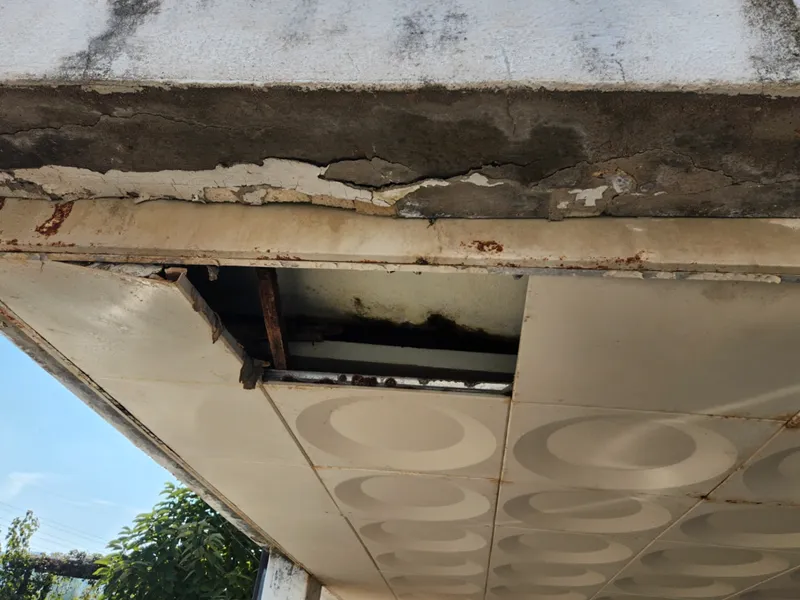

대전 빌라 1층 주차장 천장에 물이 스며 나온다는 연락을 받고 현장을 확인했습니다.
처음에는 보일러실 쪽 온수배관에서 물이 새는 것으로 의심되는 상황이었는데요. 실제로 천장에 물이 스며 나온 흔적이 남아 있었습니다.
이런 증상은 천장 자체에 문제가 있는 것인지, 위쪽 배관에서 새어 나온 물이 아래로 내려온 것인지 구분해야 합니다.
특히 바닥에 매립된 배관에서 누수가 발생하면 물이 구조물을 따라 이동하기 때문에 누수 지점과 물이 나타나는 위치가 다를 수 있습니다.
이번 현장도 주차장 천장만 살펴보는 것으로 끝낼 수는 없었습니다.
보일러실에서 화장실로 이어진 온수배관
이번에 확인한 배관은 보일러실에서 작은방을 지나 화장실 방향으로 이어지는 온수배관이었습니다.
이 구간은 바닥에 매립돼 있어 배관 손상 여부를 바로 눈으로 확인하기 어려웠는데요.
그래서 처음부터 한 지점을 정해 굴착하는 대신 검사 결과를 바탕으로 위치를 좁혀야 했습니다.
주차장 천장으로 물이 스며 나오는 증상과 온수배관의 연결 경로를 함께 살펴보면서 누수탐지를 진행했습니다.
온수배관 누수 확인은 어떤 검사로 진행할까?
공압검사로 배관 압력 저하 확인
먼저 공압검사를 진행해 배관의 기밀 상태를 살펴봤습니다.
배관에 공기 압력을 걸어 변화를 확인하는 방식인데요. 이번 현장에서는 온수배관에서 압력 저하가 확인됐습니다.
다만 압력이 떨어졌다고 해서 정확한 손상 위치까지 바로 알 수 있는 것은 아닙니다.
실제로 어느 구간에서 물이 새는지 확인하려면 누수 반응을 따라 위치를 좁혀야 합니다.
그래서 가스탐지와 청음탐지를 이어서 진행했습니다.
가스탐지와 청음탐지로 손상 구간 추적
가스탐지를 활용해 바닥 아래에서 반응이 나타나는 위치를 살펴봤습니다.
이어서 청음탐지로 누수음이 발생하는 구간을 확인했고요.
보일러실에서 작은방을 거쳐 화장실로 이어지는 온수배관 중 한 지점에서 누수 반응이 확인됐습니다.
이처럼 배관이 매립된 현장에서는 공압검사로 기밀 상태를 확인하고 다른 검사 결과를 함께 살펴보면서 손상 위치를 좁혀야 합니다.
열화상카메라에서 확인된 온도 변화
열화상카메라로 바닥의 온도 분포도 살펴봤습니다.
이번 현장에서는 보일러실에서 화장실 방향으로 이어지는 온수배관 구간에서 온도 이상이 확인됐는데요.
온도 차이만으로 누수라고 판단한 것은 아닙니다.
앞서 진행한 공압검사와 가스탐지, 청음탐지 결과를 함께 확인한 뒤 해당 구간을 수리할 위치로 판단했습니다.
누수 위치를 찾은 뒤 부분 수리로 진행한 이유
굴착 후 드러난 온수배관 손상
누수 위치를 좁힌 다음 해당 바닥을 굴착해 온수배관을 드러냈습니다.
확인 결과 보일러실 인접 구간의 온수배관에서 미세한 누수가 발생하고 있었는데요.
배관 노후와 연결 부위 마모가 원인으로 추정되는 상태였습니다.
이번 현장은 누수 지점이 확인됐고 배관 상태를 살펴본 결과 전체 교체보다 손상 구간의 수리가 우선이라고 판단했습니다.
여기서 중요한 건 누수가 발생한 위치를 확인한 뒤 실제 손상 범위에 맞춰 작업하는 일이었습니다.
손상된 배관 교체와 접합 부위 보강
누수가 발생한 온수배관의 손상된 부분을 교체했습니다.
이어서 배관 접합 부위를 보강하면서 연결 상태를 살펴봤고요.
이번 작업은 온수배관 전체를 새로 설치한 것이 아니라 문제가 확인된 구간을 중심으로 진행한 부분 수리였습니다.
배관을 수선한 뒤에는 작업 부위에서 물이 다시 새는지 확인했습니다.
수리한 부분에서 추가적인 누수 흔적이 발견되지 않아 굴착 부위 마감으로 넘어갔습니다.
온수배관 수리 후 주차장 천장 상태 재확인
굴착 부위와 주차장 천장 복구
온수배관 수리를 마친 뒤에는 작업했던 바닥의 굴착 부위를 마감했습니다.
주차장 천장도 기존 누수 흔적이 남지 않도록 복구 작업을 진행했고요.
이번에는 온수배관 수리뿐 아니라 작업한 바닥과 물샘 피해가 발생했던 천장까지 복구한 현장이었습니다.
배관 연결 부위를 수리한 다음 주변 상태를 다시 확인했습니다.
수리 후 추가적인 물샘 여부 확인
마지막에는 보일러실 주변 온수배관과 1층 주차장 천장을 다시 살펴봤습니다.
작업 전에는 천장으로 물이 스며 나왔지만, 수리 후에는 추가적인 물샘 흔적이 발견되지 않았습니다.
누수 수리는 배관을 고치는 것으로만 끝나지 않습니다. 처음 발생했던 물샘 증상이 멈췄는지 확인해야 합니다.
이번 대전 빌라도 온수배관의 손상 부위를 수리한 뒤 주차장 천장까지 확인하면서 작업을 마무리했습니다.
주차장 천장에서 물이 샐 때 확인할 부분
빌라 주차장 천장에서 물이 떨어진다고 해서 물이 보이는 위치에 바로 배관 손상이 있다고 판단할 수는 없습니다.
특히 이번 현장처럼 보일러실에서 다른 공간으로 연결된 온수배관이 매립돼 있다면 배관이 지나가는 위치와 누수 반응을 함께 살펴봐야 합니다.
온수배관의 압력 저하가 확인되면 가스탐지와 청음탐지 등을 통해 손상 위치를 좁히고, 실제 배관 상태를 확인한 뒤 수리 범위를 결정합니다.
자주 묻는 질문
빌라 주차장 천장 누수는 온수배관 때문인가요?
위쪽에 매립된 온수배관이 손상되면 주차장 천장으로 물이 스며 나올 수 있습니다. 다만 천장에 물이 보인다는 이유만으로 온수배관 문제라고 단정할 수는 없습니다. 이번 현장에서는 검사 결과 보일러실 인접 온수배관의 누수가 확인됐습니다.
열화상카메라만으로 온수배관 누수를 찾을 수 있나요?
열화상카메라는 온도 차이가 나타나는 구간을 확인하는 장비입니다. 온도 변화만으로 손상 위치를 확정하지 않고 공압검사와 가스탐지, 청음탐지 결과를 함께 살펴봐야 합니다. 이번 현장도 여러 검사 결과를 종합해 위치를 좁혔습니다.
온수배관 누수가 발생하면 전체 배관을 교체해야 하나요?
손상된 위치와 주변 배관 상태를 보고 결정합니다. 이번 대전 빌라에서는 누수 지점을 굴착한 뒤 손상된 온수배관 구간만 교체하고 접합 부위를 보강했습니다.
이번 대전 빌라는 보일러실에서 작은방을 거쳐 화장실로 이어지는 온수배관에서 누수가 발생한 현장이었습니다. 손상된 부분을 교체하고 접합 부위를 보강한 뒤 굴착 부위와 주차장 천장을 복구했습니다. 마지막 점검에서도 보일러실 주변 배관과 주차장 천장에 추가적인 물샘 흔적이 없는 것을 확인하고 작업을 마쳤습니다.
